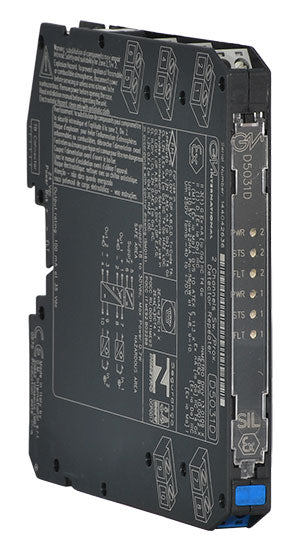

D5031D Eigensichere Trennschalter I.S. SIL3 Schalter/Näherungstransistor-Ausgangsverstärker

Der Schalter-/Näherungsmelder-Repeater D5031 ist ein Modul, das sich für Anwendungen mit SIL-3-Anforderungen in sicherheitsrelevanten Systemen für Hochrisikobranchen eignet. Das Gerät kann für Schalter oder Näherungsmelder im explosionsgefährdeten Bereich konfiguriert werden und gibt den Eingangszustand an einen Open-Collector-Transistor im sicheren Bereich weiter. Eine wählbare Fehlererkennungsschaltung ist für Näherungssensoren oder Schalter mit Endwiderständen verfügbar. Im Zweikanalmodell kann der zweite Ausgang so konfiguriert werden, dass er den zweiten Eingang wiederholt, den ersten Eingang dupliziert oder einen Fehler des ersten Eingangs meldet. Bei Bedarf kann der Ausgang auch invertiert werden.


• SIL 3 / SC 3
• Eingang von Zone 0/Div. 1
• Installation in Zone 2/Div. 2
• 2 vollständig unabhängige Kanäle
• Hochfrequenter Transistorausgang
• Feldseitige Unterbrechungs- und Kurzschlusserkennung
• Vor-Ort-Programmierung per DIP-Schalter
• Dreifache Portisolation: Eingang/Ausgang/Versorgung
• Hohe Dichte, zwei Kanäle pro Einheit

• 2 N.

• Isolierter Eingang

• 1,2–2,1 mA

• Widerstand

• -40…+70 °C

• Potenzialfreier SPST-OC

• SIL3

• D5000

• 24 V DC
