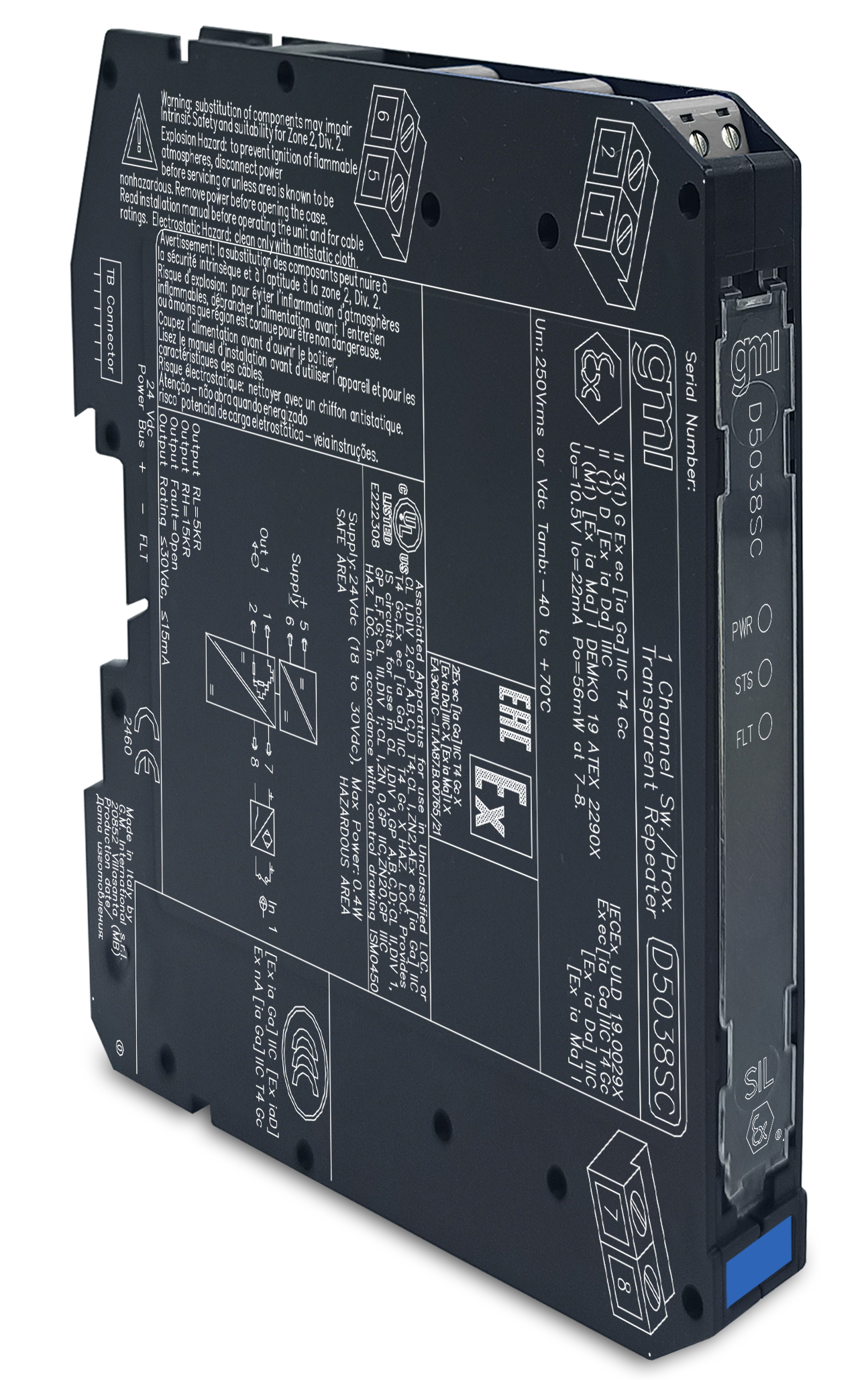

D5038SC Eigensichere Trennschalter I.S. SIL3 Leitungsfehler-Transferschalter/Näherungsverstärker

Der Schalter-/Näherungsmelder-Repeater D5038 ist ein Modul, das sich für Anwendungen mit SIL-3-Anforderungen in sicherheitsrelevanten Systemen für Hochrisikobranchen eignet. Das Modul kann für Schalter oder Näherungsmelder im explosionsgefährdeten Bereich konfiguriert werden und gibt den Eingangszustand am Ausgang im sicheren Bereich wieder. Der Ausgang kann zwei verschiedene Impedanzwerte (RL oder RH) annehmen oder vollständig geöffnet sein. Der Modulausgang gibt den Eingangszustand wie folgt wieder: niedriger Eingangszustand -> RL, hoher Eingangszustand -> RH. Alternativ kann der Ausgang so konfiguriert werden, dass er den Eingangszustand invertiert. In beiden Fällen öffnet der Ausgang, sobald am entsprechenden Eingang ein Fehler (Unterbrechung oder Kurzschluss) auftritt.


• SIL 3 / SC 3
• Eingang aus Zone 0/Div. 1
• Installation in Zone 2/Div. 2
• Feldfehlererkennung (offene und kurze Stromkreise)
• Universelle Spiegelung von Feldfehlern auf SPS-DI
• Transparente Leitungsüberwachung
• Vor-Ort-Programmierung per DIP-Schalter
• Dreifache Portisolation: Eingang/Ausgang/Versorgung

• 1 N.

• Konfigurierbar über DIP-Schalter

• 1,2–2,1 mA

• Widerstand

• -40…+70 °C

• Potenzialfreie SPST-SS-Relais

• SIL3

• D5000

• 24 V DC
