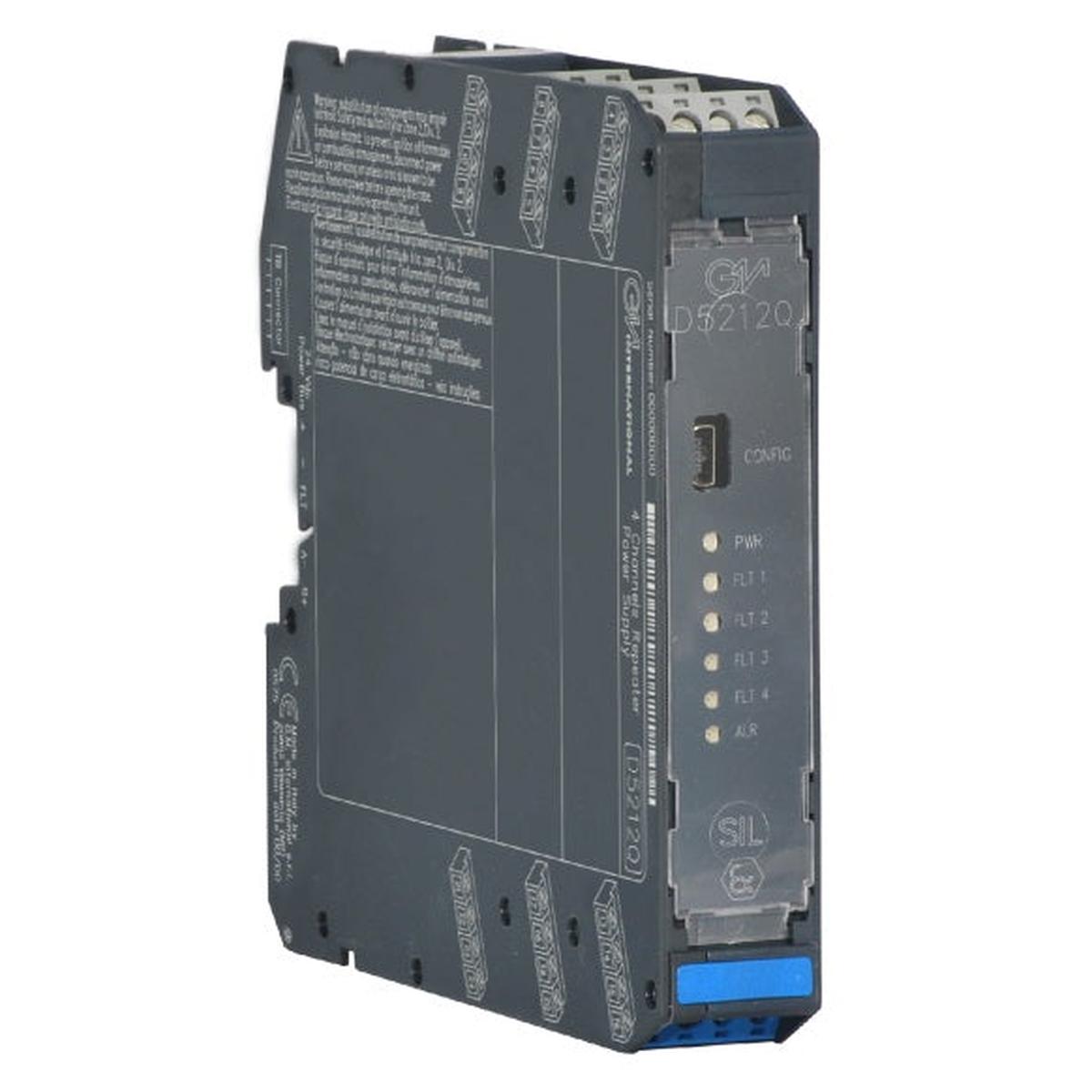

D5212Q Eigensichere Trennschalter I.S. SIL2 2/4-Draht-Transmitter-Netzteil

Das Repeater-Netzteilmodul D5212 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen mit SIL-2-Anforderungen in sicherheitsrelevanten Systemen für Hochrisikobranchen eignet. Es stellt eine potentialfreie Gleichstromversorgung zur Verfügung, um herkömmliche 2-Draht-Messumformer (0/4–20 mA, aktiv oder passiv) in explosionsgefährdeten Bereichen zu versorgen und den Strom im potentialfreien Stromkreis zu wiederholen, um Verbraucher in sicheren Bereichen anzusteuern. Das Modul ist vollständig konfigurierbar und ermöglicht Eingangs-/Ausgangs-Multiplexing, Skalierung, Duplizierung, Invertierung und Eingangssignalverarbeitung (Addition, Subtraktion, Low/High-Auswahl). Ein zusätzlicher Alarmkontakt kann an programmierbaren Eingangsauslösepunkten aktiviert bzw. deaktiviert werden, einschließlich Hysterese und Verzögerungen. Konfigurations- und Diagnoseparameter sind programmierbar und können über Modbus überwacht und eingestellt werden.


• SIL 2 / SC 3
• Eingang aus Zone 0/Div. 1
• Installation in Zone 2/Div. 2
• 0/4
•20 mA Aktiv/Passiv Eingang, Quellenausgang
• Duplizierungs-/Invertierungs-/Skalierungsausgang
• Eingangsoperationen (Summe, Differenz, Max, Min) verfügbar
• Dreifache Portisolation: Eingang/Ausgang/Versorgung
• Hohe Dichte, vier Kanäle pro Einheit
• Kurzschlussfester Eingang und Ausgang
• Bereichsüberschreitungserkennung
• Alarmausgang mit vom Benutzer einstellbaren Auslösepunkten
• Modbus RTU RS
•485 für Überwachung und Konfiguration
• Vollständig programmierbare Betriebsparameter
• Hochpräziser, µP-gesteuerter A/D-Wandler

• Duplizierung

• 0–20 mA

• 2-Draht-Passiv

• -40…+70 °C

• 0–20 mA

• Source-Modus

• SIL2

• D5000

• 24 V DC
