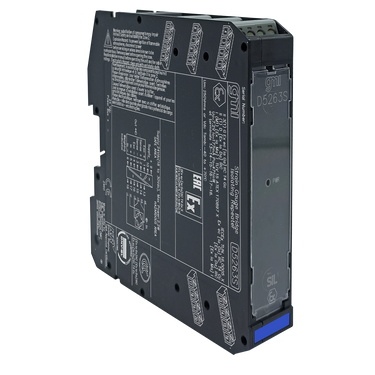

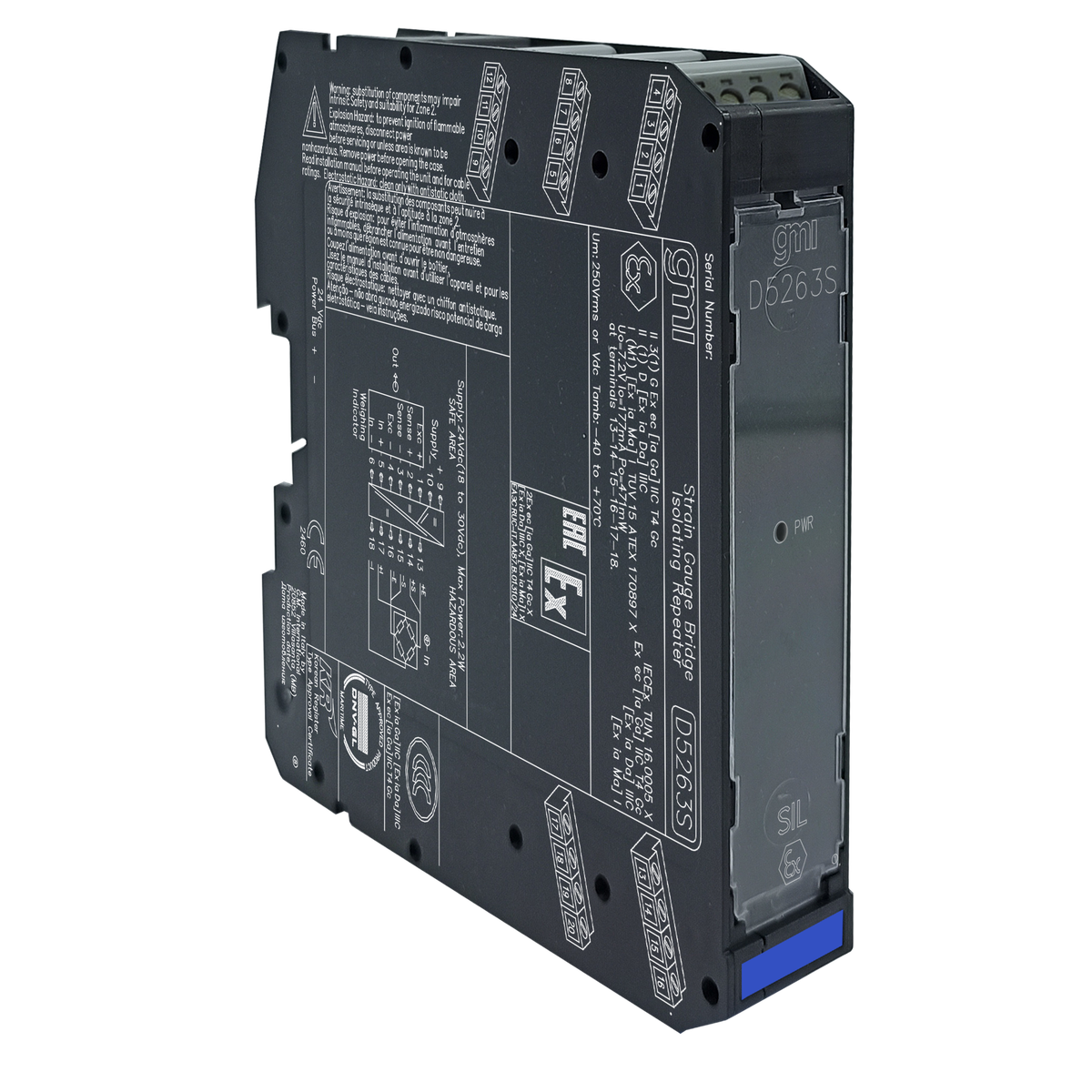

D5263S Eigensichere Isolatoren I.S. SIL2 Wägezellen-/Dehnungsmessstreifen-Brückenverstärker

Das Modul D5263, ein Wiederholungsmodul für Wägezellen und Dehnungsmessstreifen, eignet sich für Anwendungen, die die Sicherheitsstufe SIL 2 in sicherheitsrelevanten Systemen für Hochrisikobranchen erfordern. Es fungiert als transparente, galvanisch getrennte Schnittstelle zwischen einer Wägeanzeige im sicheren Bereich und einer Wägezelle (oder einer Gruppe von Wägezellen) im explosionsgefährdeten Bereich. An den Klemmen der Anzeige erscheint es als einzelne Wägezelle, die der im Feld befindlichen entspricht. Es stellt eine potentialfreie Versorgungsspannung mit Fernmessfunktion für die Wägezelle im explosionsgefährdeten Bereich bereit und wiederholt, isoliert, das mV-Signal zur Ansteuerung einer Last im sicheren Bereich in Abhängigkeit von der Referenzspannung des Hostsystems. Bis zu vier 350-Ω-Wägezellen, fünf 450-Ω-Wägezellen oder zehn 1000-Ω-Wägezellen können parallel geschaltet werden. Die Spannungsreferenz (Seite des sicheren Bereichs) wird als externe Versorgung eingestellt.


• SIL 2 / SC 3
• Eingang aus Zone 0
• Installation in Zone 2
• Transparenter Dehnungsmessstreifen-Repeater
• Bis zu vier 350-Ω-Wägezellen parallel geschaltet
• Hohe Genauigkeit
• Dreifache Portisolation: Eingang/Ausgang/Versorgung

• 1 N
• 350 Ω Wägezellen (max. 4)
• Schnittstelle für Wägezelle/Dehnungsmessstreifen
• -40...+70 °C
• Schnittstelle für Wägeanzeige
• SIL2
• D5000
• 24 V DC
