TB-D5001-HRT-006 Abschlussplatinen SIL 3 HART® Multiplexer-Abschlussplatine 1 Position für bis zu 32 Kanäle (erweiterbar) auf 256 Kanäle
TB-D5001-HRT-006 Abschlussplatinen SIL 3 HART® Multiplexer-Abschlussplatine
1 Position für bis zu 32 Kanäle (erweiterbar)
auf 256 Kanäle
1.252,00 €
/
Für weiterführende Fragen oder eine individuelle Beratung stehe ich – Kian Müller, Geschäftsführer der IAM – Ihnen gerne persönlich zur Verfügung.
In kaufmännischen und vertrieblichen Anliegen berate ich Sie umfassend und unterstütze Sie bei der Auswahl der passenden Lösung. Kontaktieren Sie mich gerne telefonisch, um gemeinsam zu prüfen, wie unsere GMI-Produkte Ihr Unternehmen optimal unterstützen können. Ich freue mich auf den Austausch.

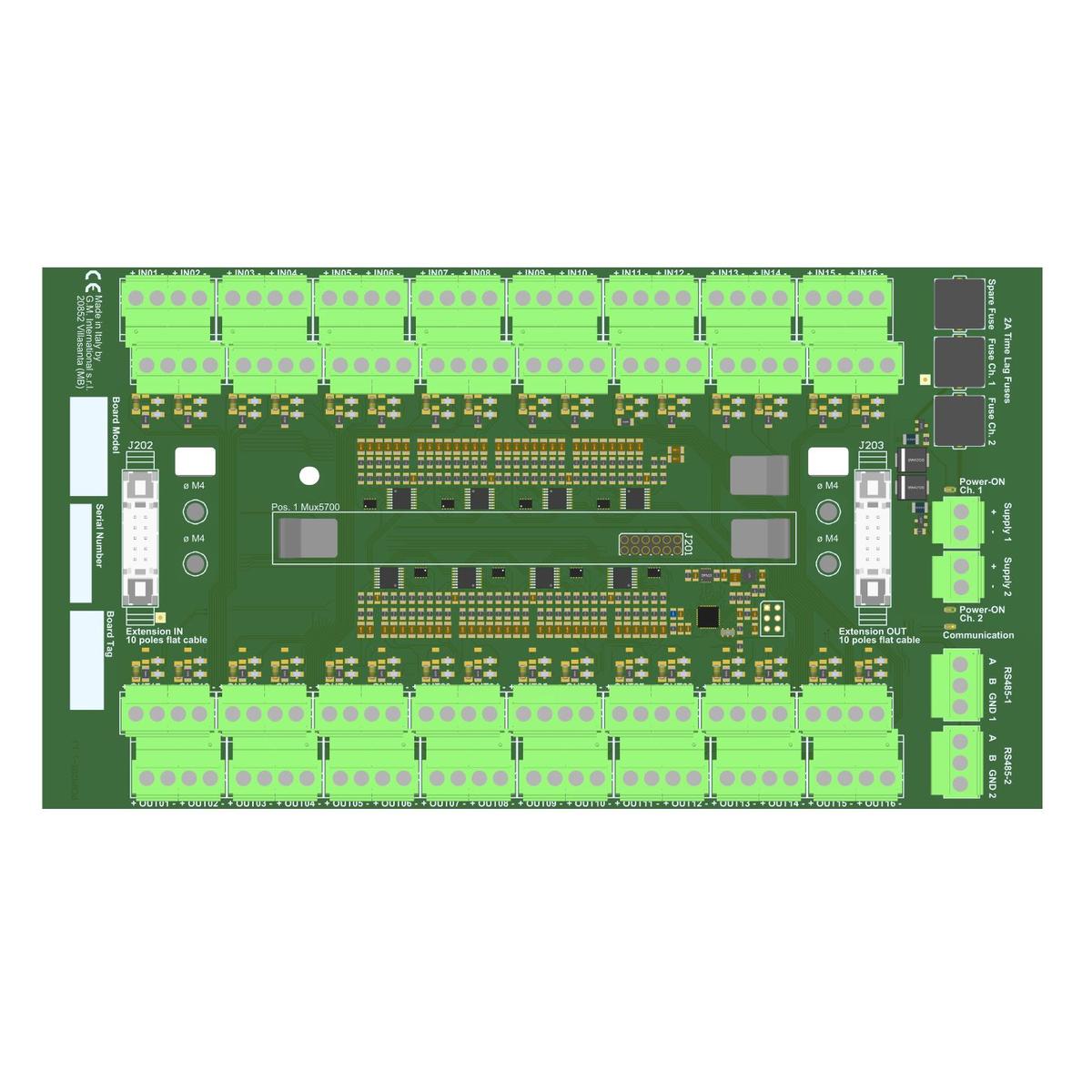

Die HART®-Abschlussplatine TB-D5001-HRT-006 ermöglicht die Fernüberwachung beliebiger HART®-kompatibler 4/20-mA-Feldschleifen. Sie eignet sich zur Anbindung von AI-Karten von Sicherheits-SPSen mit Eingangsimpedanzen von 100 Ω bis 150 Ω. Dies wird durch ein lokal installiertes HART®-Multiplexer-Modem der Serie 5700 und Klemmenblock-Schnittstellenanschlüsse für den Zugriff auf die entsprechenden Schleifen erreicht. Die Platine wird in Reihe zu den Schleifen geschaltet und ist für Sender und Empfänger vollständig transparent. Die einzelne Abschlussplatine TB-D5001-HRT-006 unterstützt 32 Kanäle. Sie kann jedoch mit bis zu acht zusätzlichen TB-D5001-HRT-006-Einheiten erweitert werden, um alle 256 Kanäle des HART®-Multiplexer-Modems der Serie 5700 zu verwalten. Die Multiplex-Einheit wird über die RS-485-Schnittstelle und einen dedizierten Device Type Manager (DTM) mit einem externen PC verbunden, auf dem eine FDT-basierte Software (z. B. PACTware™) läuft. Der PC kann im Multi-Drop-RS-485-Modus mit mehreren Multiplex-Einheiten auf verschiedenen Platinen kommunizieren. Die HART®-Abschlussplatine TB-D5001-HRT-006 ist SIL-3-zertifiziert und beeinträchtigt die Signalwege nicht.
• SIL 3 gemäß IEC 61508:2010 Ed. 2 (Weitere Informationen finden Sie im Sicherheitshandbuch ISM0436).
• Systemische Sicherheit gemäß SIL 3.
• Transparente Platine für HART®-Multiplexing von bis zu 32 analogen Signalen (erweiterbar auf 256 Kanäle mit 7 zusätzlichen TB
•D5001
•HRT
•006 Einheiten).
• Geeignet für die Anbindung von AI-Karten von Sicherheits-SPSen mit Eingangsimpedanzen von 100 Ω bis 150 Ω.
• Redundante Stromversorgung über Schraubklemmen.
• Die Stromversorgung ist abgesichert und verfügt über eine LED-Anzeige.
• RS
•485-Schnittstellenklemmen zur Kommunikation mit dem HART®-Multiplexer.
• HART®-Schleifenschnittstellen-Klemmenblockanschlüsse.
• HART®-Kanäle mit Doppelkondensatoren isoliert (kurzschlussfest).
• Ersatzsicherung im Lieferumfang enthalten.
• Inklusive Montagematerial für drei Montagearten: Wandmontage, M4-Gewinde, Wandmontage, selbstschneidend, DIN-Schienenmontage.
• 32 Stück
• Wand- und DIN-Schienenmontage
• 1 Stück
• D5000
• 24 V DC
Technische Daten & Katalogauszug
Serie D5000 – Vollständige technische Dokumentation.
