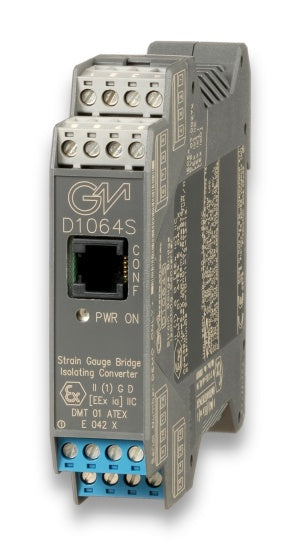

Eigensichere Trennschalter D1064S SIL 2 Wägezellen-/Dehnungsmessstreifenbrücke Trennwandler DIN-Schiene Modell D1064S

Der einkanalige DIN-Schienen-Wägezellen-/Dehnungsmessstreifen-Brücken-Isolator D1064S dient als galvanisch getrennte Schnittstelle zwischen einer SPS/DCS im sicheren Bereich und einer Wägezelle (oder einer Gruppe von Wägezellen) im explosionsgefährdeten Bereich. Bis zu vier 350-Ω-Wägezellen, fünf 450-Ω-Wägezellen oder zehn 1000-Ω-Wägezellen können parallel geschaltet werden. Er stellt eine potentialfreie Versorgungsspannung mit Fernmessfunktion für die Wägezellen im explosionsgefährdeten Bereich bereit und wandelt das mV-Signal der Wägezelle in ein 0/4–20-mA-, 0/1–5-V- oder 0/2–10-V-Signal um, je nach gewünschtem Messbereich. Der Ausgangskreis bietet sowohl Stromquellen- als auch Stromsenkenfunktionen. Zusätzlich ist ein Modbus-Ausgang zur digitalen Anbindung an die SPS/DCS vorhanden.


• SIL2/SC2
• Eingang aus Zone 0 (Zone 20), Bereich 1, Installation in Zone 2, Bereich 2
• Isolierter Dehnungsmessstreifen-Brückenwandler
• Bis zu vier 350-Ω-Wägezellen parallel, bis zu fünf 450-Ω-Wägezellen parallel oder bis zu zehn 1000-Ω-Wägezellen parallel
• Ausgangssignal: 0/4
•20 mA, 0/1
•5 V, 0/2
•10 V
• Modbus-Ausgang
• Automatische Kalibrierung vor Ort
• Vollständig programmierbare Betriebsparameter

• 1 N
• Modbus RTU
• 350 Ω Wägezellen (max. 4)
• Schnittstelle für Wägezellen/Dehnungsmessstreifen
• -20...+60 °C
• Schnittstelle für Wägeanzeige
• SIL2
• D1000
• 24 V DC
