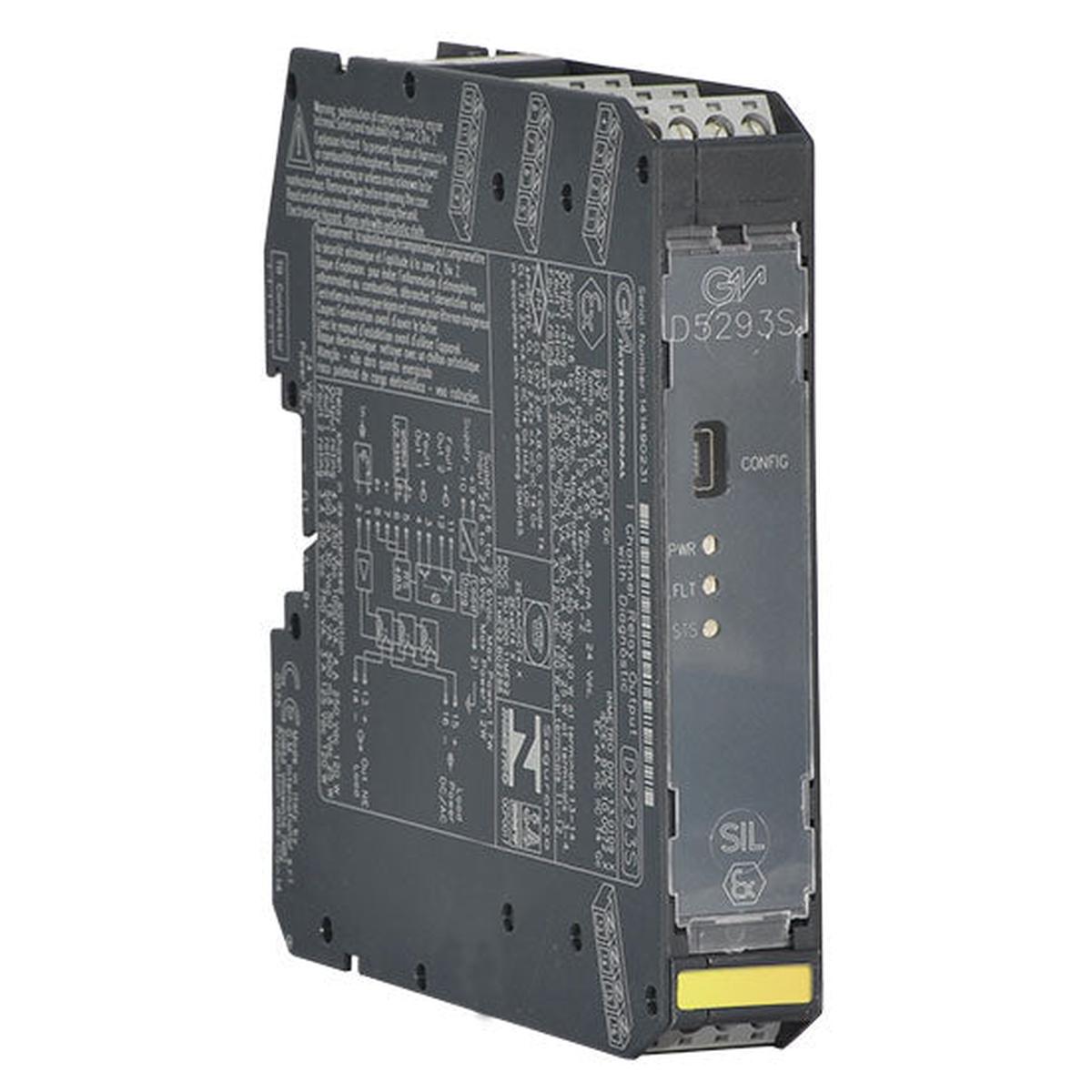

D5293S Sicherheitsrelais SIL3 Relaisausgangsmodul für 5-A-NE-Lasten mit LFD
D5293S Sicherheitsrelais SIL3 Relaisausgangsmodul für 5-A-NE-Lasten mit LFD
477,00 €
/
Funktionale Sicherheit geprüft
Für weiterführende Fragen oder eine individuelle Beratung stehe ich – Kian Müller, Geschäftsführer der IAM – Ihnen gerne persönlich zur Verfügung.
In kaufmännischen und vertrieblichen Anliegen berate ich Sie umfassend und unterstütze Sie bei der Auswahl der passenden Lösung. Kontaktieren Sie mich gerne telefonisch, um gemeinsam zu prüfen, wie unsere GMI-Produkte Ihr Unternehmen optimal unterstützen können. Ich freue mich auf den Austausch.
Das Relaismodul D5293 eignet sich zum Schalten sicherheitsrelevanter Stromkreise bis SIL 3 für Hochrisikobranchen. Es bietet eine galvanische Trennung zwischen Eingangs- und Ausgangskontakten. Für spannungsfreie (NE) Lasten stehen zwei Öffnerkontakte (NO) zur Verfügung, um die Last an beiden Versorgungsleitungen zu trennen, sowie ein Schließerkontakt (NC) für Wartungszwecke. Die Last kann in beiden Polaritäten von der Versorgung getrennt werden. Eine hohe Kompatibilität mit verschiedenen Prozessleitsystemen (DCS) und speicherprogrammierbaren Steuerungen (SPS) ist gewährleistet: Ein interner Schaltkreis ermöglicht die Ansteuerimpulsprüfung und verhindert das Flackern von Kontakten und LEDs. Kurzschluss- und Unterbrechungserkennung sowie Lastspannungsüberwachung sind sowohl im Leerlauf als auch im Betrieb möglich. Fehler im Feld werden direkt an den SPS-Ausgang (DO) übertragen und zusätzlich durch Öffnen des Fehlerausgangs gemeldet. Diagnoseparameter sind programmierbar und können über Modbus überwacht und konfiguriert werden.
• SIL 3 / SC 3 für NE-Lasten mit NE-Treiber
• SIL 2 / SC 3 für Fehlerausgänge
• Installation in Zone 2/Div. 2
• Bis zu 5 A Betriebsstrom / 6 A Einschaltstrom
• Lasttrennung an beiden Versorgungsleitungen möglich
• Kompatibel mit DCS/SPS-Impulsprüfung
• Kurzschluss-/Unterbrechungserkennung an Leitung und Last
• Lastspannungsüberwachung
• Fehlerspiegelung am SPS-Ausgang
• Modbus RTU RS
•485 für Überwachung und Konfiguration
• Servicekontakt verfügbar
• Eingangs-/Ausgangs-/Versorgungstrennung
• 1 N
• 24 V DC
• NE / Ansteuern zum Auslösen
• 5 A
• 250 V DC
• -40...+70 °C
• Potenzialfreies 1+1-SPST-Relais
• SIL2
• D5000
