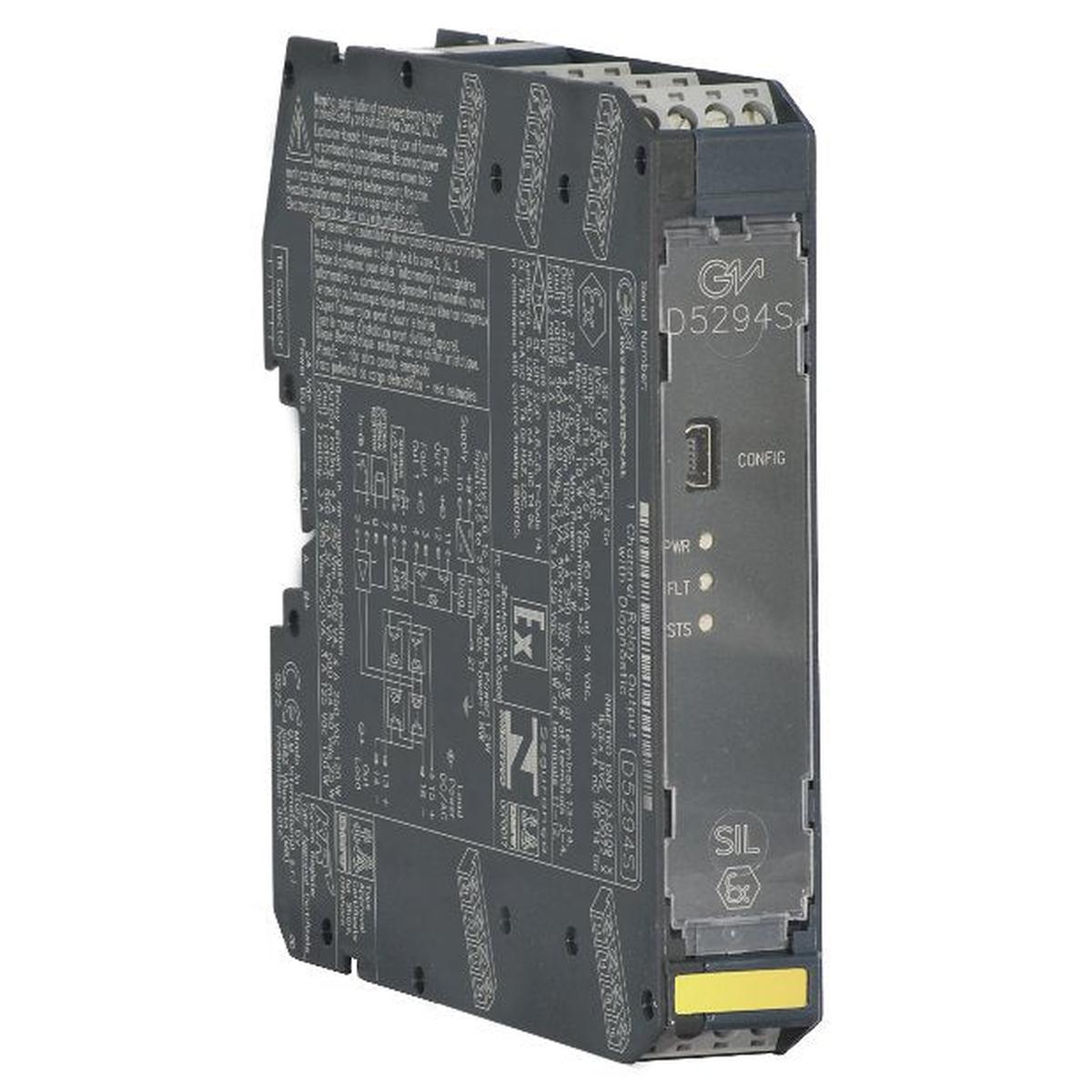

D5294S Sicherheitsrelais SIL3 Relaisausgangsmodul für 5 A NE/ND-Lasten mit LFD

Das Relaismodul D5294 eignet sich zum Schalten sicherheitsrelevanter Stromkreise bis SIL 3 für Hochrisikobranchen. Es bietet eine galvanische Trennung zwischen Eingangs- und Ausgangskontakten. Zur Vermeidung von Fehlauslösungen und Erhöhung der Prozessverfügbarkeit stehen 2+2 Öffnerkontakte (NO) zur Verfügung, die parallel und anschließend in Reihe geschaltet sind. Die hohe Prozessverfügbarkeit wird durch die SIL-3-Sicherheitsfunktion für spannungsfreie (NE) und spannungslose (ND) Lasten (F&G) gewährleistet. Die Last kann in beiden Polaritäten vom Versorgungsnetz getrennt werden. Eine breite Kompatibilität mit verschiedenen DCS/SPS ist sichergestellt: Ein dedizierter interner Schaltkreis ermöglicht die Ansteuerimpulsprüfung und verhindert das Flackern von Kontakten und LEDs. Kurzschluss- und Unterbrechungserkennung sowie Lastspannungsüberwachung sind sowohl im Last- als auch im Lastbetrieb möglich. Der Fehler im Feld wird direkt an den SPS-Ausgang DO übertragen und zusätzlich durch Öffnen des Fehlerausgangs gemeldet. Diagnoseparameter sind programmierbar und können über Modbus überwacht und konfiguriert werden.


• SIL 3 / SC 3 für NE/ND-Lasten mit NE/ND-Treiber
• SIL 2 / SC 3 für Fehlerausgänge
• Installation in Zone 2/Div. 2
• Bis zu 5 A Betriebsstrom / 6 A Einschaltstrom
• Lasttrennung an beiden Versorgungsleitungen möglich
• Hohe Prozessverfügbarkeit zur Vermeidung von Fehlauslösungen
• Modbus RTU RS
•485 für Überwachung und Konfiguration
• Servicekontakt verfügbar
• Eingangs-/Ausgangs-/Versorgungstrennung
• Kompatibel mit DCS/SPS-Impulsprüfung
• Kurzschluss-/Unterbrechungserkennung an Leitung und Last
• Lastspannungsüberwachung
• Erdschlussüberwachung
• Überwachung der Spulenintegrität
• Spiegelung von Feldfehlern an den SPS-Ausgang

• 1 N
• 24 V DC
• ND / Anlegen zum Auslösen
• 5 A
• 250 V DC
• -40...+70 °C
• Potenzialfreies 2+2-SPST-Relais
• SIL2
• D5000
