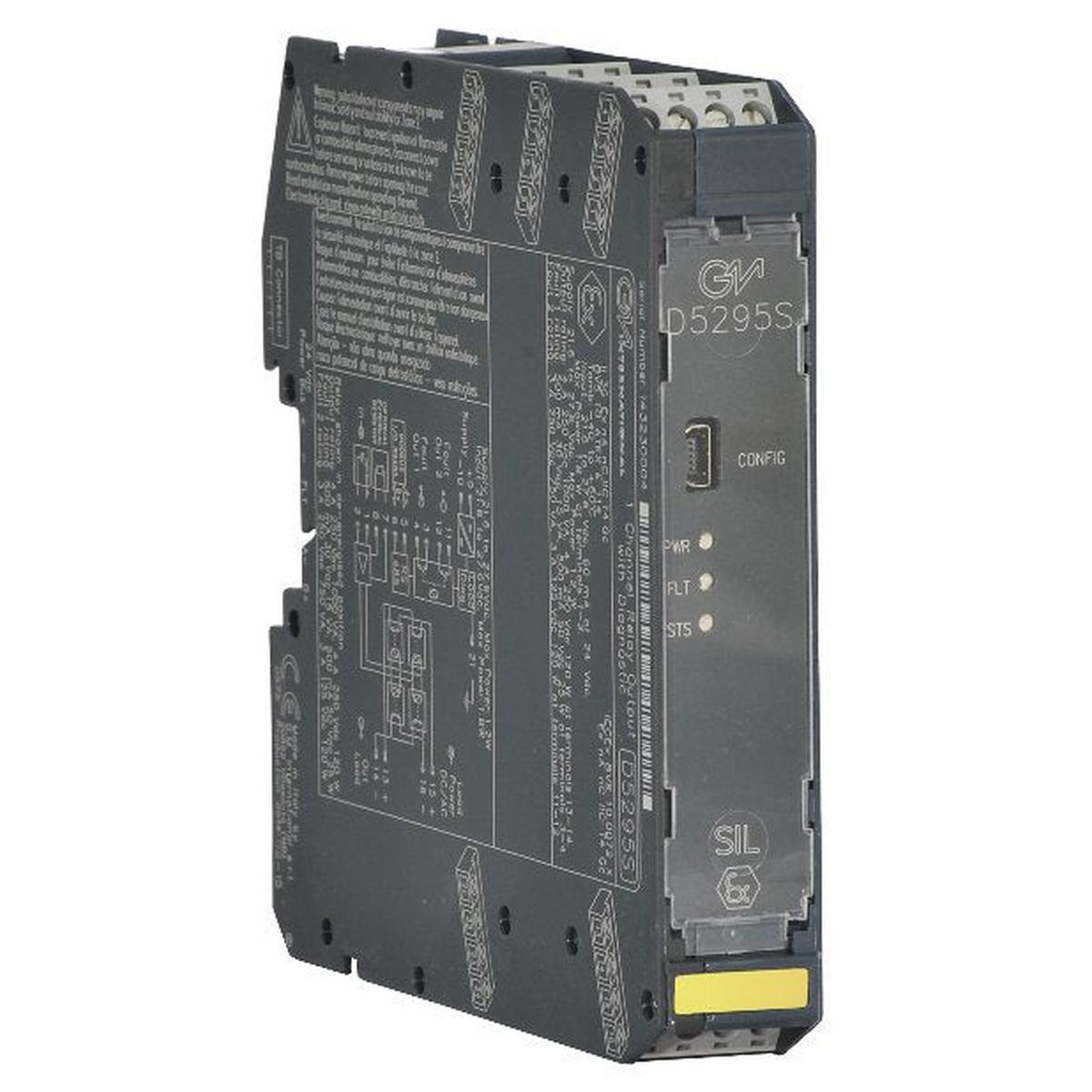

D5295S Sicherheitsrelais SIL3 Relaisausgangsmodul für 5 A NE/ND-Lasten mit LFD
D5295S Sicherheitsrelais SIL3 Relaisausgangsmodul für 5 A NE/ND-Lasten mit LFD
639,00 €
/
Funktionale Sicherheit geprüft
Für weiterführende Fragen oder eine individuelle Beratung stehe ich – Kian Müller, Geschäftsführer der IAM – Ihnen gerne persönlich zur Verfügung.
In kaufmännischen und vertrieblichen Anliegen berate ich Sie umfassend und unterstütze Sie bei der Auswahl der passenden Lösung. Kontaktieren Sie mich gerne telefonisch, um gemeinsam zu prüfen, wie unsere GMI-Produkte Ihr Unternehmen optimal unterstützen können. Ich freue mich auf den Austausch.
Das Relaismodul D5295 eignet sich zum Schalten sicherheitsrelevanter Stromkreise bis SIL 3 für Hochrisikobranchen. Es bietet eine galvanische Trennung zwischen Eingangs- und Ausgangskontakten. Es verfügt über 2+2 NC-Relaiskontakte, die parallel und anschließend in Reihe geschaltet sind, um Fehlauslösungen zu vermeiden und die Prozessverfügbarkeit zu erhöhen. Die SIL-3-Sicherheitsfunktion gewährleistet eine hohe Prozessverfügbarkeit für sowohl spannungsgesteuerte (NE) als auch spannungsfreie (ND) Lasten (F&G). Die Last kann in beiden Polaritäten vom Versorgungsnetz getrennt werden. Eine breite Kompatibilität mit verschiedenen DCS/SPS ist gewährleistet: Ein dedizierter interner Schaltkreis ermöglicht die Ansteuerimpulsprüfung und verhindert das Flackern von Kontakten und LEDs. Kurzschluss-/Unterbrechungserkennung in Leitung und Last sowie die Überwachung der Lastspannung sind sowohl im Last- als auch im Lastbetrieb möglich. Der Fehler im Feld wird direkt an den SPS-DO-Ausgang übertragen und zusätzlich durch Öffnen des Fehlerausgangs gemeldet. Diagnoseparameter sind programmierbar und können über Modbus überwacht und konfiguriert werden.
• SIL 3 / SC 3 für NE/ND-Lasten mit ND/NE-Treiber
• SIL 2 / SC 3 für Fehlerausgänge
• Installation in Zone 2
• Bis zu 5 A Betriebsstrom / 6 A Einschaltstrom
• Lasttrennung an beiden Versorgungsleitungen möglich
• Hohe Prozessverfügbarkeit zur Vermeidung von Fehlauslösungen
• Modbus RTU RS
•485 für Überwachung und Konfiguration
• Servicekontakt verfügbar
• Eingangs-/Ausgangs-/Versorgungstrennung
• Kompatibel mit DCS/SPS-Impulsprüfung
• Kurzschluss-/Unterbrechungserkennung an Leitung und Last
• Lastspannungsüberwachung
• Erdschlussüberwachung
• Überwachung der Spulenintegrität
• Spiegelung von Feldfehlern an den SPS-Ausgang
• 1 N
• 24 V DC
• ND / Abschalten zum Auslösen
• 5 A
• 250 V DC
• -40...+70 °C
• Potenzialfreies 2+2-SPST-Relais
• SIL2
• D5000
Technische Daten & Katalogauszug
Serie D5000 – Vollständige technische Dokumentation.
