PSS1250-HS-7-48-D-W Netzteil SIL 3 Stromversorgungssystem PSS1250, 50 A (+50 A redundant) 19"-Rack mit 4 Modulen PSM1250

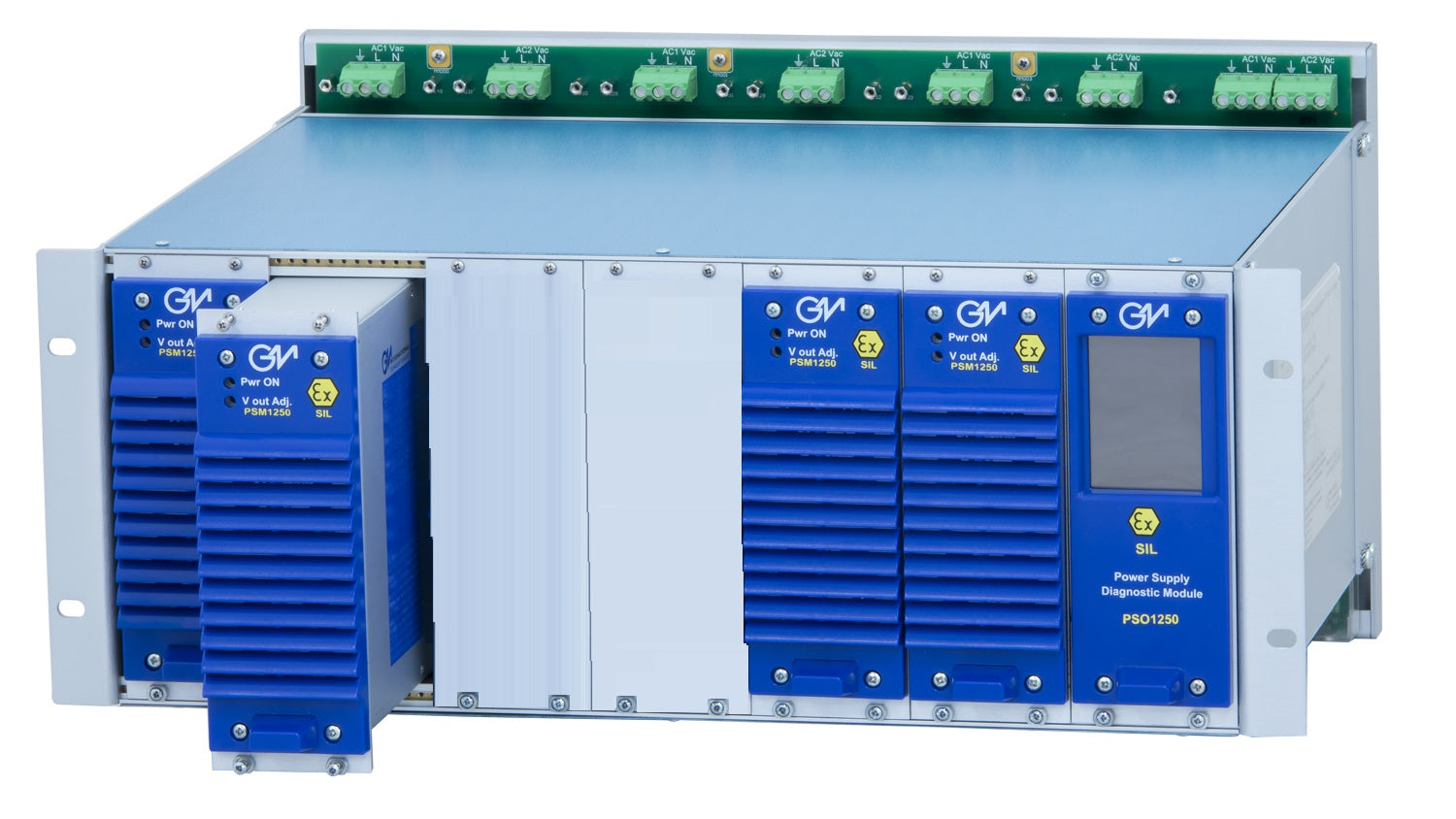

Das Stromversorgungssystem PSS1250-HS-7-48-D ist ein eloxiertes 19"-Rackgehäuse (4 HE) aus Aluminium, geeignet für vier steckbare Stromversorgungsmodule vom Typ PSM1250 und ein Übersichtsmodul vom Typ PSO1250 für Diagnosefunktionen (Module sind nicht im Lieferumfang enthalten). Die vier PSM1250 sind in zwei Gruppen unterteilt. Jede Gruppe besteht aus zwei PSM1250 mit parallelgeschalteten Ausgängen und Lastverteilungsschaltungen, die die Stromlast gleichmäßig auf die einzelnen PSM1250 verteilen, um die Zuverlässigkeit zu erhöhen und die interne Verlustleistung zu reduzieren. Jede Gruppe liefert somit redundant 24 V DC und 50 A. Die Ausgänge der beiden Gruppen sind über eine interne Kupferschiene in Reihe geschaltet, wodurch das System PSS1250-HS-7-48-D redundant 48 V DC und 50 A liefert. Das System kann mit bis zu zwei unabhängigen Wechselstromquellen mit einem Nennspannungsbereich von 110 bis 240 V AC betrieben werden. (±10%). Es sind zwei Konfigurationen von 19"-Rack-Einheiten mit Hot-Swap-Funktion erhältlich: für die Wandmontage und für die frontale Rackmontage, immer in einem Schrank.


• SIL 3 für NE-Last gemäß IEC 61508:2010 (siehe ISM0528 für weitere Informationen).
• SIL 2 für ND-Last gemäß IEC 61508:2010 (siehe ISM0528 für weitere Informationen).
• Systemische Leistungsfähigkeit SIL 3.
• 2 universelle AC-Eingangsleitungen, nominal 110 bis 240 V AC (±10 %) mit 48 bis 62 Hz Frequenz.
• Leistungsfaktorkorrektur.
• Im laufenden Betrieb austauschbare Module.
• Modbus RTU RS
•485 Diagnoseausgang.
• Reduzierte Verlustleistung (in paralleler/redundanter Konfiguration jeder Gruppe) durch Ersetzen einer Schottky-Diode durch eine MOSFET-AID-Diode.
• 89 % Wirkungsgrad bei 230 V AC Eingang und 48 V DC Ausgang bei Volllast.
• PSM1250 Lüfterdrehzahlregelung abhängig von Umgebungstemperatur und Ausgangsleistung.
• Hohe Sicherungsleistung bei hoher Last, ohne den Betrieb zu unterbrechen.
• 19"-Rack-Einheit, 4 HE hoch, robustes Metallgehäuse aus eloxiertem Aluminium.
• Tropentauglichkeit für elektronische Komponenten.
• Hochstabiler Ausgang von 48 V DC, 50 A, basierend auf 24 V DC Ausgang pro PSM1250-Modul.
• Überwachung von Unter- und Überspannung für jedes PSM1250-Modul.
• Dreifacher redundanter Überspannungsschutz für jedes PSM1250-Modul.
• Redundante Parallelschaltung mehrerer PSM1250-Module mit Lastverteilung innerhalb jeder Gruppe.
