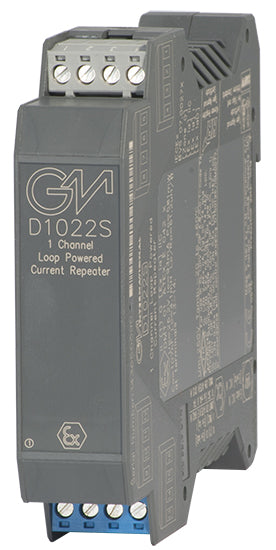

D1022S Eigensichere Trennschalter Schleifengespeister Stromverstärker DIN-Schiene

Der D1022S ist ein schleifengespeister, einkanaliger, isolierter Stromverstärker. Er dient zur Ansteuerung von Messumformern, I/P-Wandlern, Brand- und Rauchmeldern oder ähnlichen Schaltwiderstandssystemen in explosionsgefährdeten Bereichen, die einen breiten Ausgangsstrombereich (1 bis 40 mA) für den ordnungsgemäßen Betrieb benötigen. Zur Ansteuerung von I/P-Wandlern, Stellungsreglern oder Displays wird eine Stromquelle an die Eingangsklemmen angeschlossen. Bei der Ansteuerung von Messumformern oder Brand- und Rauchmeldern kann eine Spannungsquelle mit Stromrückmeldung angeschlossen werden. Der Messumformerstrom wird über die Eingangsklemmen als transparente Schnittstelle abgenommen. Bei Brand- und Rauchmeldern bewirkt die Auslösung eines Melders eine entsprechende Änderung des Stroms im sicheren Bereich. Ein offener Stromkreis im Feld führt zu einer hohen Impedanz im Steuergerät. Das Gerät verfügt über einen Verpolungsschutz und eine Genauigkeit von ≤ 1 %.


• Ausgang für Zone 0 (Zone 20), Bereich 1, Installation in Zone 2, Bereich 2.
• Breiter Betriebsstrombereich von 1 bis 40 mA.
• Feldunterbrechungserkennung.

• 1 N.
• Schleifengespeist
• 6–30 V
• Quellenmodus
• -20…+60 °C
• 1–40 mA
• 2-Draht-Passiv
• D1000
