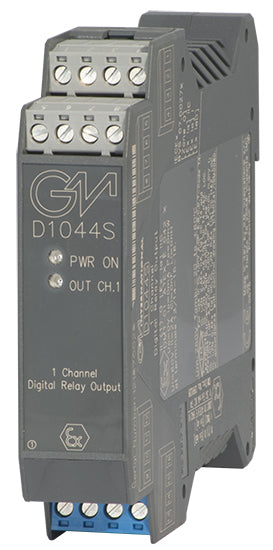

D1044S Eigensichere Trennschalter SIL 2 - SIL 3 Digitalrelais-Ausgang Schleifen-/Bus-gespeist DIN-Schiene

Die ein- und zweikanaligen DIN-Schienen-Digitalrelais-Ausgänge D1044S und D1044D ermöglichen die Ansteuerung von Geräten in explosionsgefährdeten Bereichen über Kontakte, Logikpegel oder Ansteuersignale im sicheren Bereich. Sie bieten eine galvanische Trennung der drei Anschlüsse (Eingang/Ausgang/Versorgung). Die Ausgänge sind galvanisch getrennt, die Eingänge depolarisiert, um die Verdrahtung zu vereinfachen. Typische Anwendungen sind das Schalten von Stromkreisen in explosionsgefährdeten Bereichen, das Umschalten von Polaritäten und Signaltönen, das Kalibrieren von Dehnungsmessstreifen, das Zurücksetzen von Feldgeräten und das Testen von Brandmeldern. Jeder Eingangskanal kann entweder vom Versorgungsnetz getrennt (Busbetrieb) oder extern (per Verdrahtung) mit dem Versorgungsnetz verbunden werden (Schleifenbetrieb, bei dem die Sicherheits-SPS das Modul und seinen Eingangskanal direkt versorgt). Jeder Ausgangskanal verfügt über ein SPDT-Relais mit zwei Kontakten, die im stromlosen Zustand als Öffner (NO) und Schließer (NC) definiert sind. Bei jedem Kanal im Normalbetrieb (NE) ist das Ausgangsrelais erregt, sodass der Öffnerkontakt (NO) geschlossen (nützlich für NE-Lasten oder Stromkreise in explosionsgefährdeten Bereichen) und der Schließerkontakt (NC) geöffnet ist (nützlich für ND-Lasten oder Stromkreise in explosionsgefährdeten Bereichen). Der sichere Zustand ist erreicht, wenn der Kanal und das Ausgangsrelais stromlos sind, sodass der Öffnerkontakt geöffnet (zum Abschalten von Lasten oder Stromkreisen in explosionsgefährdeten Bereichen) und der Schließerkontakt geschlossen ist (zum Einschalten von Lasten oder Stromkreisen in explosionsgefährdeten Bereichen).


• SIL2 / SIL3 / SC3
• Eingang aus Zone 0 (Zone 20), Bereich 1, Installation in Zone 2, Bereich 2
• Spannungs-, Kontakt- und Logikpegeleingang
• Zwei SPDT-Relaisausgangssignale

• 1 N.
• Isolierter Eingang
• -20...+60 °C
• SIL2
• D1000
• 24 V DC
