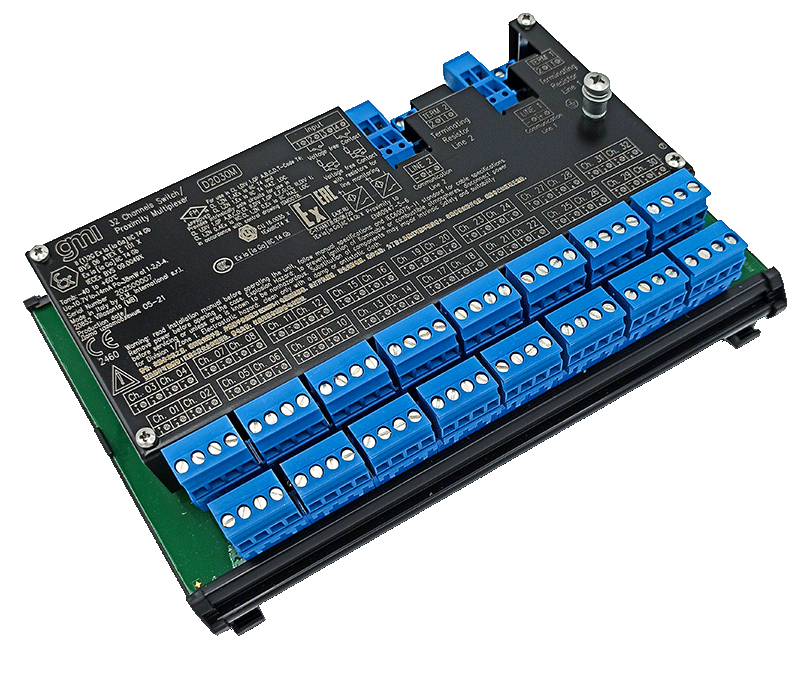

D2030M Multiplexersysteme – Eigensicher Digitaler Multiplexer DIN-Schienenmodell D2030M

Das eigensichere Multiplexsystem der Serie D2000M besteht aus einem bis vier Analog-Temperatur-Multiplexern des Modells D2010M, bis zu zwölf Erweiterungseinheiten des Modells D2011M oder bis zu vier digitalen Multiplexern des Modells D2030M. Diese werden in explosionsgefährdeten Bereichen der Zonen 1–2 (Gasgruppe IIC–IIB–IIA T4) oder der Klasse I, Division 1–2 (Gruppe A, B, C, D T4) montiert und über eine redundante 2-Draht-Datenleitung mit einem Modbus-Gateway des Modells D2050M verbunden. Dieses Gateway wird in sicheren Bereichen/nicht explosionsgefährdeten Bereichen installiert und an eine SPS, ein Prozessleitsystem (DCS) oder einen PC angeschlossen. Multiplexer des Modells D2030M können zur Datenerfassung von Signalen aus explosionsgefährdeten Bereichen der Zonen 0–1–2 oder der Klassen I, II, III, Division 1–2 vor Ort in der Nähe von Eingangssensoren installiert werden. Die Geräte sind primär für die Erfassung potentialfreier Kontakt- oder Näherungsmelder gemäß EN 60947-5-6 in explosionsgefährdeten Bereichen vorgesehen. Das D2030M scannt alle Kanäle und speichert alle Daten in einem Speicherpuffer, auf den das Modbus-Gateway D2050M schnell zugreifen kann. Jedes D2030M-Gerät verarbeitet direkt bis zu 32 Eingangskanäle. Vier D2030M-Geräte ermöglichen 128 Eingänge mit einem einzigen Modbus-Gateway D2050M. Redundante Kommunikation wird durch eine doppelte Daten-/Versorgungsschnittstelle gewährleistet. Die Sicherheitsparameter sind auch im redundanten Betrieb mit den Gasgruppen IIC bzw. A und B kompatibel. Alle Parameter sind per Software über serielle Befehle des D2050M-Gateways konfigurierbar. Funktionen und serielle Befehle für die Protokolle RS-232 und RS-485 sind in der Bedienungsanleitung beschrieben.


• Eigensicher für die Installation in Zone 1, 2, Gasgruppe IIC, IIB, IIA T4 oder Klasse I, Division 1, 2, Gruppen A, B, C, D, Temperaturcode T4 und Klasse I, Zone 1, 2, Gruppen IIC, IIB, IIA, Temperaturcode T4 (Explosionsgefährdete Bereiche/Bereiche).
• Eingänge von potentialfreien Kontakten oder Näherungssensoren nach EN 60947
•5
•6 aus Zone 0, 1, 2 oder Klasse I, II, III, Division 1, 2, Gruppen A, B, C, D, E, F, G und Klasse I, Zone 0, 1, 2, Gruppen IIC, IIB, IIA (Explosionsgefährdete Bereiche).
• Erweiterbar auf bis zu 128 digitale Kanäle pro System und 31 Systeme über eine einzige Modbus-Schnittstelle für bis zu 3968 Kanäle.
• Redundante Feldleitungen für Kommunikation/Versorgung.
• Hohe Kanaldichte: 32 Kanäle pro Einheit, 128 Kanäle pro System. Konfigurierbar über das D2050M Gateway mit der kostenlosen PC-Software SWC2090 oder benutzerdefinierter Software. Modbus-Ausgang ermöglicht Kosteneinsparungen bei SPS/DCS-E/A-Karten. 1 Klemmenblock pro Eingang, kein externer Klemmenblock erforderlich.

• 32 N.
• DIN-Schiene
• -40...+60 °C
