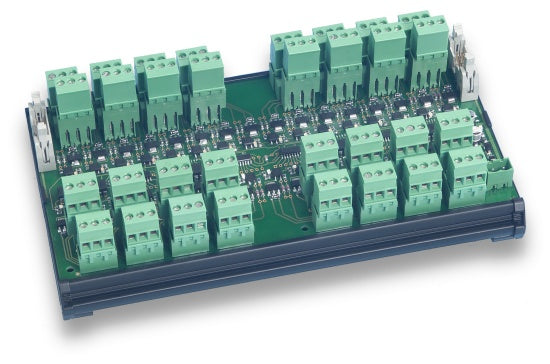

D2053M Multiplexer-Systeme Transistor-Ausgangsverstärker DIN-Schienenmodell D2053M

Das eigensichere Multiplexsystem der Serie D2000M besteht aus einem bis vier Analog-Temperatur-Multiplexern (Modell D2010M), bis zu zwölf Erweiterungseinheiten (Modell D2011M) oder bis zu vier Digital-Multiplexern (Modell D2030M). Diese werden in explosionsgefährdeten Bereichen der Zone 1-2 (Gasgruppe IIC-IIB-IIA T4) oder der Klasse I (Division 1-2, Gruppe A, B, C, D T4) montiert und über eine redundante 2-Draht-Datenleitung mit einem Modbus-Gateway (Modell D2050M) verbunden. Das Gateway wird in sicheren Bereichen montiert und an eine SPS, ein Prozessleitsystem (DCS) oder einen PC angeschlossen. Das Gateway D2053M dient primär der Übertragung des Status von Näherungssensoren oder potentialfreien Kontakten von Geräten aus explosionsgefährdeten Bereichen in sichere Bereiche. Bei Anschluss an die D2050M-Einheit wiederholt die Einheit den Status jedes digitalen Eingangsmultiplexers D2030M. Die Ansteuerung erfolgt über einen dedizierten Bus durch das Gateway D2050M. Der Einsatz dieser Geräte reduziert die Komplexität der Verkabelung, wenn digitale Statuswerte diskret wiederholt werden sollen, und ermöglicht zusätzlich deren Analyse via Modbus. Die D2053M-Einheit verfügt über 32 optogekoppelte Transistorausgänge. Die Repeater bieten die gleiche Kanalanzahl wie die digitalen Feldgeräte, sodass jede Eingangseinheit auf einer Ausgangseinheit wiederholt werden kann. Die Zuordnung zwischen Eingangs- (Feld-) und Ausgangsgeräten (Sicherheitsbereich/Nicht-Explosionsbereiche) erfolgt über die Software des D2050M und entsprechende interne Einstellungen.


• Ausgangsverstärker für den digitalen Multiplexer D2030M.
• Optoisolierte, spannungsfreie Transistor-Ausgangssignale.
• Hohe Kanaldichte: 32 Kanäle pro Einheit, 128 Kanäle pro System.

• DIN-Schiene

• -40...+60 °C

• 24 V DC
