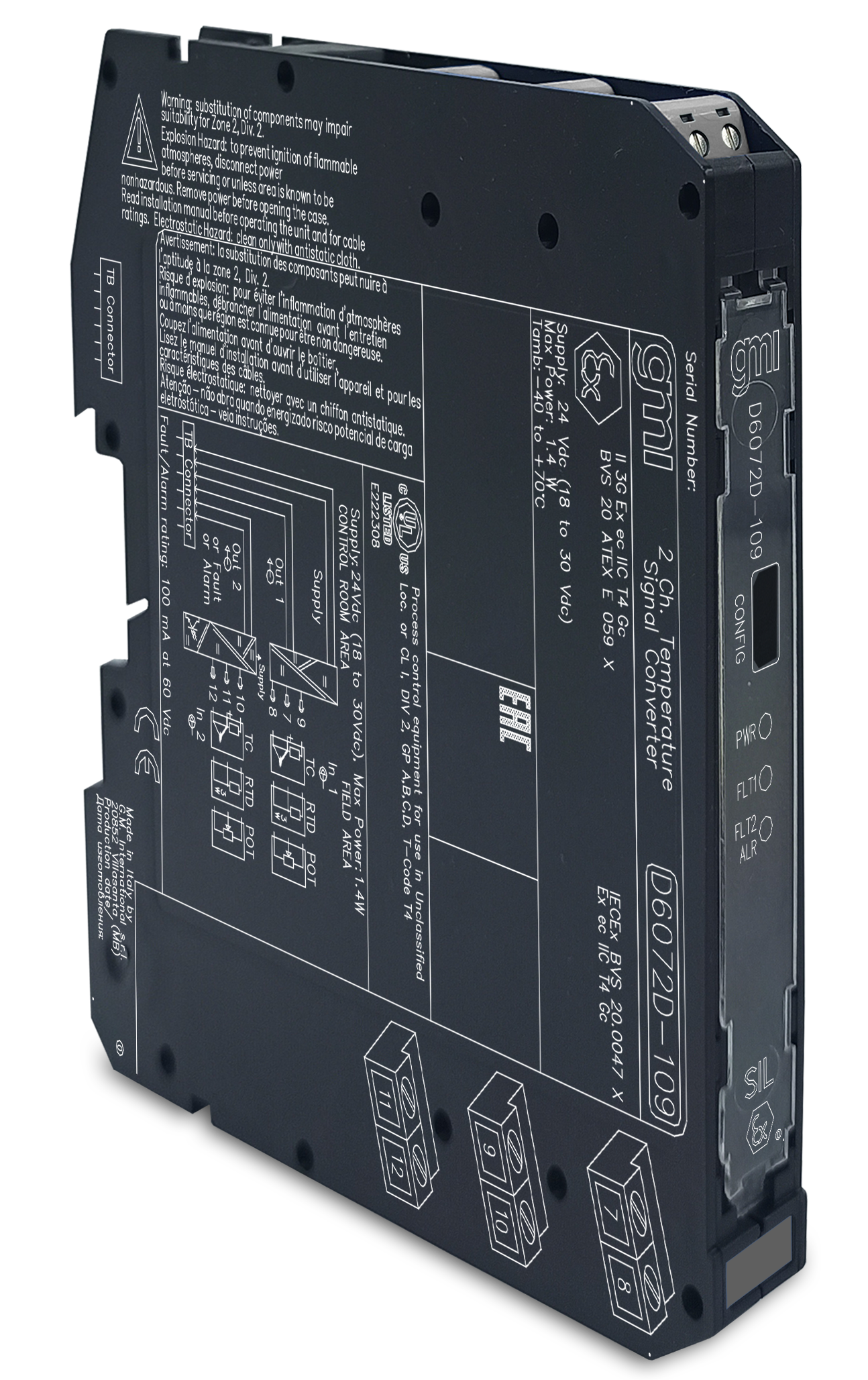

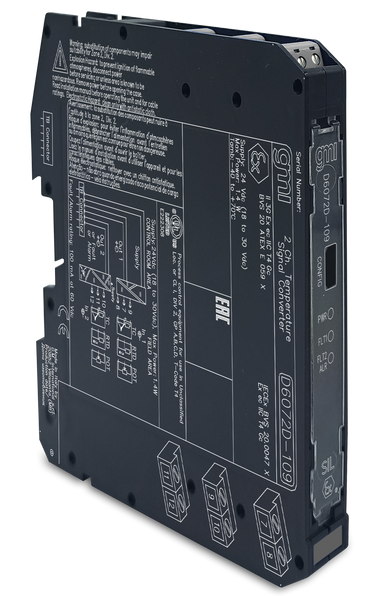

D6072D-109 Isolatoren SIL2 Sink-Out Temperaturwandler für Klemmenplatine

Der Sink-Out-Temperaturwandler D6072-109 empfängt ein niedriges Gleichspannungssignal von Millivolt-, Thermoelement-, Widerstands-/RTD- oder Sendepotentiometersensoren und wandelt es isoliert in ein Lastsignal um. Er eignet sich für Anwendungen, die die Sicherheitsstufe SIL 2 in sicherheitsrelevanten Systemen für Hochrisikobranchen erfordern. Das Ausgangssignal kann direkt oder invertiert sein. Ein Modbus-RTU-RS-485-Ausgang ist über den Busanschluss verfügbar. Die Kaltstellenkompensation kann wie folgt programmiert werden: Intern: durch einen internen PT1000-Sensor; Fest: auf einen vom Benutzer einstellbaren Temperaturwert; Extern (fern): externer RTD auf einer Anschlussleiste; Extern (lokal): externer RTD in der Nähe des Modulanschlussblocks; Sonstige: Kompensations-RTD an einen der beiden Kanäle angeschlossen. Das Modul D6072D-109 verfügt über eine Duplikatorfunktion, die zwei unabhängige Ausgänge aus einem einzigen Eingang erzeugt. Die Ausgangsfunktion kann als Mittelwert, Subtraktion, Low/High oder Redundanzauswahl konfiguriert werden. Die Module sind mit einer Alarmfunktion ausgestattet, die über einen Halbleiterkontaktausgang verfügbar ist.


• SIL 2 / SC 3
• Installation in Zone 2
• Installation in Div. 2
• mV-, TC-, 2/3/4-Leiter-Widerstand/RTD oder Potentiometer-Eingang
• Duplizierung/Invertierung/Skalierung/benutzerdefinierter Ausgang
• Wählbarer CJC: interner PT1000, externer RTD oder fest
• Überwachung von Durchbrennen/internen/CJC-/Eingangssensorfehlern
• Alarmausgang mit vom Benutzer einstellbaren Auslösepunkten
• Modbus RTU RS485 für Überwachung und Konfiguration
• Vollständig programmierbare Betriebsparameter

• 2 N.
• Modbus RTU
• -40...+70 °C
• SIL2
• D6000
• 24 V DC
