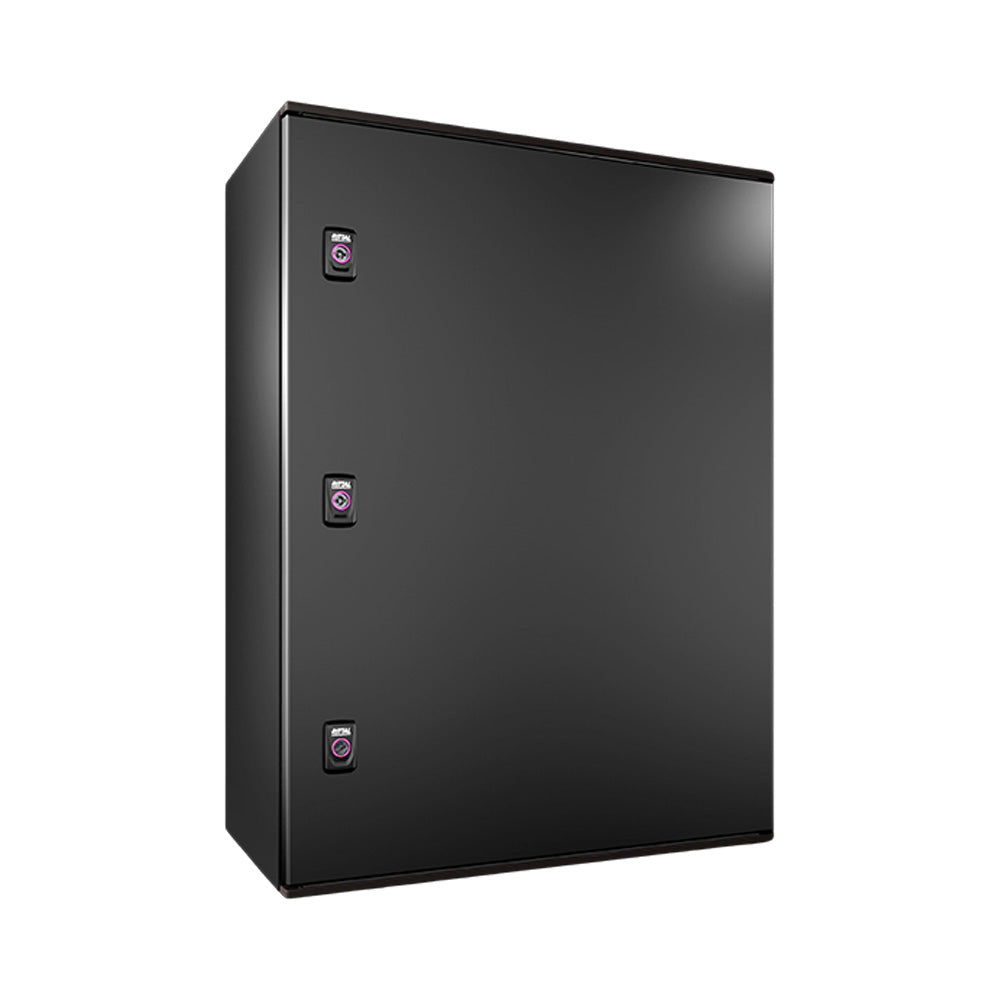

9208100 Rittal Ex-Gehäuse Kunststoff AX – Das explosionsgeschützte Gehäuse für maximale Sicherheit
Das Rittal AX 9208100 ist die ultimative Lösung für anspruchsvolle Industrieumgebungen, in denen Sicherheit keine Kompromisse duldet. Als hochwertiges Leergehäuse mit scharnierter Tür bietet dieser Rittal Schaltschrank aus glasfaserverstärktem Kunststoff optimalen Schutz in explosionsgefährdeten Bereichen. Ob Chemieindustrie, Offshore-Anlagen oder Energieversorgung – dieses Industrie-Gehäuse vereint Robustheit mit modernster AX-Systemtechnik und gewährleistet dank der ATEX Zertifizierung höchste Zuverlässigkeit unter extremen Bedingungen.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Abmessungen (B x H x T) | 600 mm x 800 mm x 300 mm |
| Material Gehäuse & Tür | Glasfaserverstärkter ungesättigter Polyester (GFK) |
| Schutzart IP | IP 66 nach IEC 60 529 |
| Schutzart NEMA | Type 1, 3R, 3RX, 4, 4X, 12 |
| Montageplatte | Stahlblech, verzinkt (505 mm x 725 mm) |
| Farbe | Tiefschwarz (RAL 9011) |
| Temperaturbereich | -40 °C bis +70 °C |
Zertifikate & Sicherheit: Internationaler Schutzstandard
Sicherheit im Ex-Bereich ist eine Frage der Zertifizierung. Das Rittal AX 9208100 erfüllt strengste globale Normen:
- ATEX Zertifizierung (PTB 03 ATEX 1011U): Zulassung für den Einsatz in Zone 1 und 2 (Gase) sowie 21 und 22 (Stäube) gemäß Richtlinie 2014/34/EU.
- IECEx (IEC EX PTB 10.0011U): International anerkannter Standard für maximale globale Kompatibilität und Sicherheit.
- Zündschutzarten: Geräteschutz durch erhöhte Sicherheit (Ex e) und Schutz durch Gehäuse (Ex tb).
Diese Standards garantieren, dass das Gehäuse selbst unter extremen thermischen Belastungen und in potenziell explosiven Atmosphären eine sichere Barriere bildet. Der Oberflächenwiderstand von < 10⁹ Ω verhindert zudem effektiv elektrostatische Aufladungen.
Alle Vorteile auf einen Blick
- Maximale Widerstandsfähigkeit: Das schlagfeste, glasfaserverstärkte Polyester ist selbstverlöschend nach UL 94 V-0 und extrem witterungsbeständig.
- Hervorragende Abdichtung: Eine umlaufend eingeklebte Silikon-Dichtung und eine integrierte Regenschutzleiste schützen die Einbauten vor Feuchtigkeit und Staub.
- Flexible Montage: Dank zahlreicher Befestigungsdome im Gehäuseinneren und eines Türverstärkungsrahmens lässt sich der Innenausbau effizient gestalten.
- Ergonomisches Design: 130°-Scharniere aus Edelstahl ermöglichen einen weiten Öffnungswinkel, wobei der Türanschlag flexibel von links auf rechts gewechselt werden kann.
- Hohe Schutzart: Mit IP66 Schutzart bietet das Gehäuse vollkommenen Berührungsschutz und Schutz gegen starkes Strahlwasser.
Die AX-Serie im Überblick
Mit der Serie AX hat Rittal den Standard für Kompakt-Schaltschränke neu definiert. Die AX-Generation basiert auf einer digitalen Wertschöpfungskette und bietet eine deutlich vereinfachte Montage sowie mehr Raum für Kabeleinführungen. Im Vergleich zu Vorgängermodellen überzeugt die AX-Serie durch eine präzisere Fertigung und eine optimierte Gehäusegeometrie, die selbst bei der Kunststoff-Variante für Ex-Anwendungen eine unübertroffene Stabilität bietet. Es ist die perfekte Symbiose aus bewährtem Material und zukunftsweisender Systemtechnik.
Einsatzbereiche & Zielgruppen
Das explosionsgeschützte Gehäuse 9208100 wurde speziell für Branchen entwickelt, in denen explosive Gase oder Stäube zum Arbeitsalltag gehören. Hierzu zählen insbesondere:
- Petrochemie & Gasindustrie: Schutz von Steuerungskomponenten auf Bohrplattformen und in Raffinerien.
- Pharmazeutische Industrie: Sicherer Einschluss von Elektronik in Produktionsanlagen mit hoher Staubentwicklung.
- Lebensmitteltechnik: Überall dort, wo feine Stäube (z. B. Mehl oder Zucker) Explosionsrisiken bergen.
Zielgruppen: Erfahrene Anlagenbauer, Elektro-Ingenieure und Instandhaltungstechniker schätzen dieses Gehäuse für seine Langlebigkeit und die einfache Integration in bestehende Systeme. Durch die schutzisolierte Ausführung (Klasse II nach VDE 100) bietet es zudem ein Höchstmaß an Personenschutz bei der Installation und Wartung.
