TBE-D5001-TRI-001 SIL3 HART® Multiplexer-Anschlussplatine für Tricon AI-Karten 3700, 3700A, 3721 und Tricon CX AI-Karte 3722X
TBE-D5001-TRI-001 SIL3 HART® Multiplexer-Anschlussplatine für Tricon AI-Karten 3700, 3700A, 3721 und Tricon CX AI-Karte 3722X
1.252,00 €
/
Für weiterführende Fragen oder eine individuelle Beratung stehe ich – Kian Müller, Geschäftsführer der IAM – Ihnen gerne persönlich zur Verfügung.
In kaufmännischen und vertrieblichen Anliegen berate ich Sie umfassend und unterstütze Sie bei der Auswahl der passenden Lösung. Kontaktieren Sie mich gerne telefonisch, um gemeinsam zu prüfen, wie unsere GMI-Produkte Ihr Unternehmen optimal unterstützen können. Ich freue mich auf den Austausch.

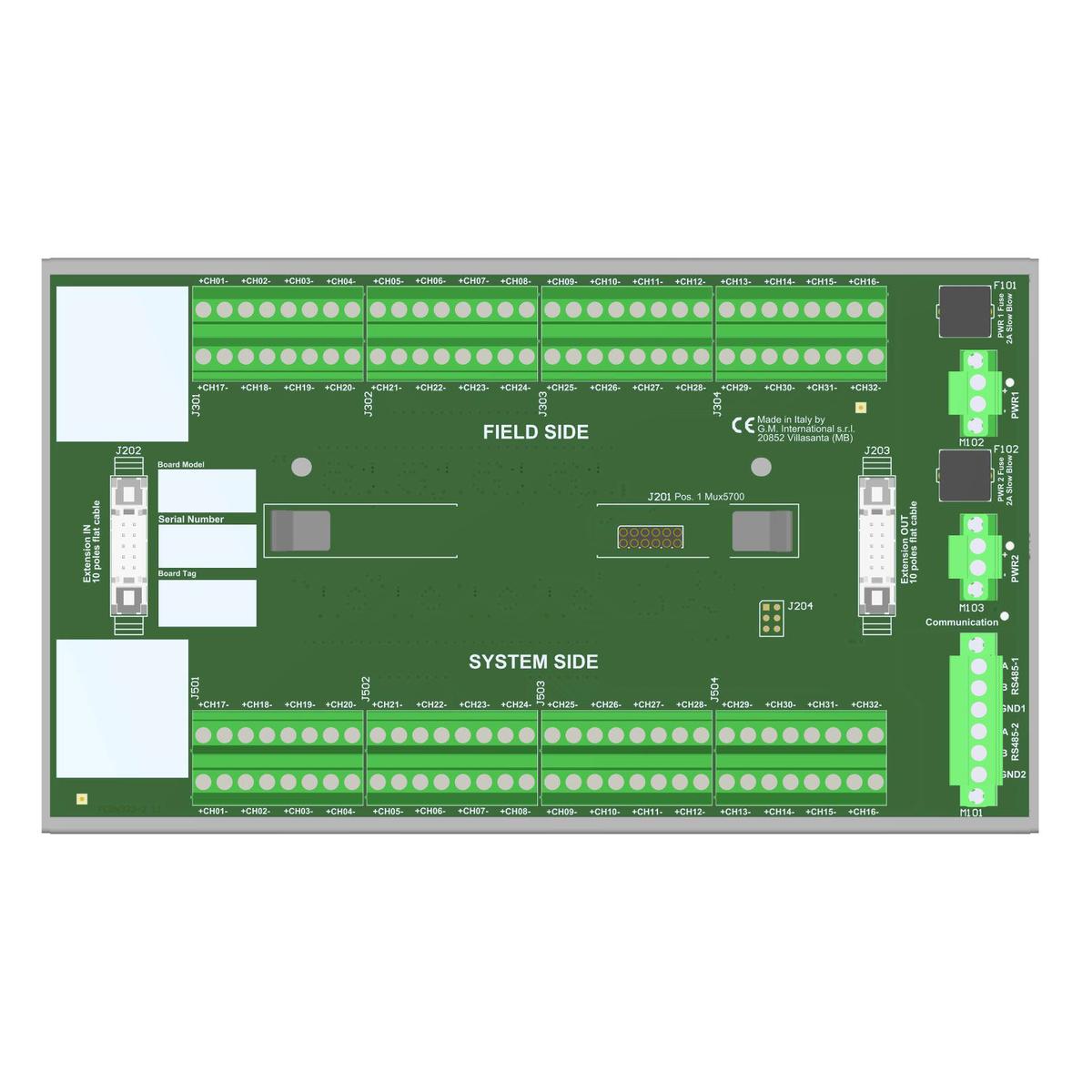

Diese Anschlussplatine mit Gehäuse (TBE) ermöglicht die direkte Verbindung zwischen der E/A-Karte des Systems und passiven oder aktiven 2-Draht-Transmittern. Gleichzeitig bietet sie eine Schnittstelle zur Fernüberwachung beliebiger HART®-kompatibler 4/20-mA-Feldgeräte. Dies wird durch ein lokal installiertes HART®-Multiplexer-Modem der Serie 5700 und Klemmenblockanschlüsse für den Zugriff auf die Schleifen realisiert. Die einzelne TBE-D5001-TRI-001-Anschlussplatine unterstützt 32 Kanäle. Sie kann jedoch mit bis zu acht zusätzlichen Einheiten erweitert werden, um alle 256 Kanäle des HART®-Modems der Serie 5700 zu verwalten. Die Multiplexer-Einheit wird über die RS-485-Schnittstelle und einen dedizierten Geräte-Typ-Manager (DTM) mit einem externen PC verbunden, auf dem eine FDT-basierte Software (z. B. PACTware™) läuft. Der PC kann im Multi-Drop-RS-485-Modus mit mehreren Multiplexer-Einheiten auf verschiedenen Platinen kommunizieren. Das 24-V-Gleichstromnetzteil des TBE ist zur Gewährleistung einer redundanten Stromversorgung an zwei Steckklemmen angeschlossen.
• SIL 3 / SC 3
• HART®-Multiplexkarte für bis zu 32 analoge Signale (erweiterbar auf 256)
• Tricon AI-Kartenschnittstellen für bis zu 32 Kanäle
• Feldklemmen für 2-Draht-Passiv-/Aktiv-Transmitter
• Integrierter Spannungs-/Stromschutz gegen unbeabsichtigte Kurzschlüsse
• 4/20-mA-HART®-Schleifen, isoliert mit Doppelkondensatoren (kurzschlussfest)
• Doppelanschluss für einfache RS-485-Kabelverlegung
• Redundante Stromversorgung
• Montagematerial für DIN-Schienenmontage im Lieferumfang enthalten
• 32 N.
• DIN-Schiene
• 1 N.
• D5000
• 24 V DC
Technische Daten & Katalogauszug
Serie D5000 – Vollständige technische Dokumentation.
