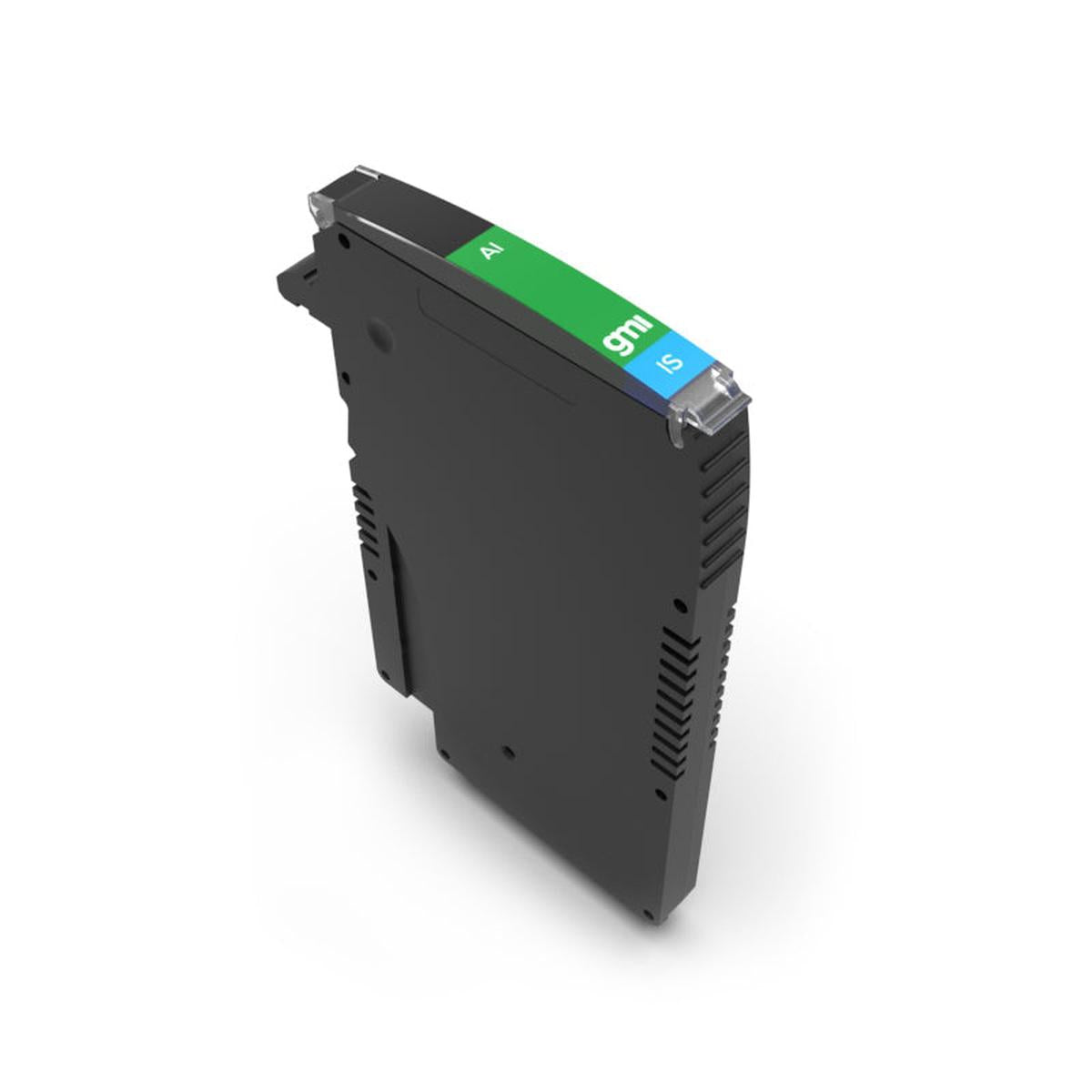

X1-IS-AI-02-S Eigensichere Trennschalter I.S. SIL2 2-Draht Passiv/Aktiv HART® Tx Stromverstärker

Das Stromverstärker-Netzteilmodul X1-IS-AI-02 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen mit SIL-2-Anforderungen in sicherheitsrelevanten Systemen für Hochrisikobranchen eignet. Es bietet eine isolierte Stromversorgung für herkömmliche passive 4-20-mA-Messumformer mit zwei Leitern in explosionsgefährdeten Bereichen und leitet den Strom gleichzeitig an die Systemkarte weiter. Aktive Messumformer mit zwei Leitern werden ebenfalls unterstützt. Die Schaltung ermöglicht bidirektionale HART®-Kommunikation für passive und aktive Geräte. Das Modul liefert stets Strom, und die Anschlussplatine erweitert seine Einsatzmöglichkeiten auf Stromquellen. Ein Fehlerstromschutzschalter gemäß IEC 60947-5-6 NAMUR NE 43 ist verfügbar; die Grenzwerte sind über das optionale Gateway konfigurierbar. Zur Vereinfachung von Wartungsarbeiten können Feldgeräte über einen Zwei-Positionen-Hebelmechanismus getrennt werden. Für dieses Produkt ist eine separate Anschlussplatine erforderlich.


• SIL 2 / SC 3
• Eingang aus Zone 0 / Division 1
• Installation in Zone 2 / Division 2
• Schleifentrennung zur Vereinfachung von Wartungsarbeiten
• 4
•20 mA 2
•Draht Aktiv/Passiv Eingang
• HART®-kompatibel
• Bereichsüberschreitungsfehler gemäß IEC 60947
•5
•6 NAMUR NE 43
• Kurzschlussfester Eingang und Ausgang
• Hohe Genauigkeit
• Dreifache Portisolation: Eingang/Ausgang/Versorgung

• 1 N.
• HART©-kompatibel
• 4–20 mA
• 2-Draht-Passiv
• -40…+70 °C
• 4–20 mA
• Strom
• SIL2
• X1
• 24 V DC
